Feuerfeste Auskleidung von Verteilerrinnen für den kontrollierten Transport flüssiger Metalle in Gieß- und Hüttenanlagen.
Stahlkonstruktion mit feuerfester Auskleidung als Haupttransportweg für das flüssige Metall. Der Rinnenkörper nimmt die Arbeitsschicht und ggf. eine Isolier- und Sicherheitsschicht auf.
Abdeckung der Rinne zum Schutz vor Wärmeverlusten und zur Reduzierung von Metallspritzern. Die Deckel sind ebenfalls feuerfest ausgekleidet und ermöglichen bei Bedarf einen schnellen Zugang zur Rinne.
Verbindungselement zwischen unterschiedlichen Rinnensegmenten oder zwischen Ofen und Hauptrinne. Die Übergangsbereiche sind besonders hoher Erosion ausgesetzt und erfordern verschleißfeste Materialien.
Einbauten aus feuerfester Keramik, die den Metallstrom von der Schlacke trennen. Wehre nutzen den Dichteunterschied zwischen Metall und Schlacke und sind essenziell für die Produktqualität.
Feuerfeste Schutzschicht zwischen Arbeitsauskleidung und Stahlgehäuse. Sie verhindert einen Metalldurchbruch bei Verschleiß der Arbeitsschicht und bietet eine zusätzliche Sicherheitsreserve.

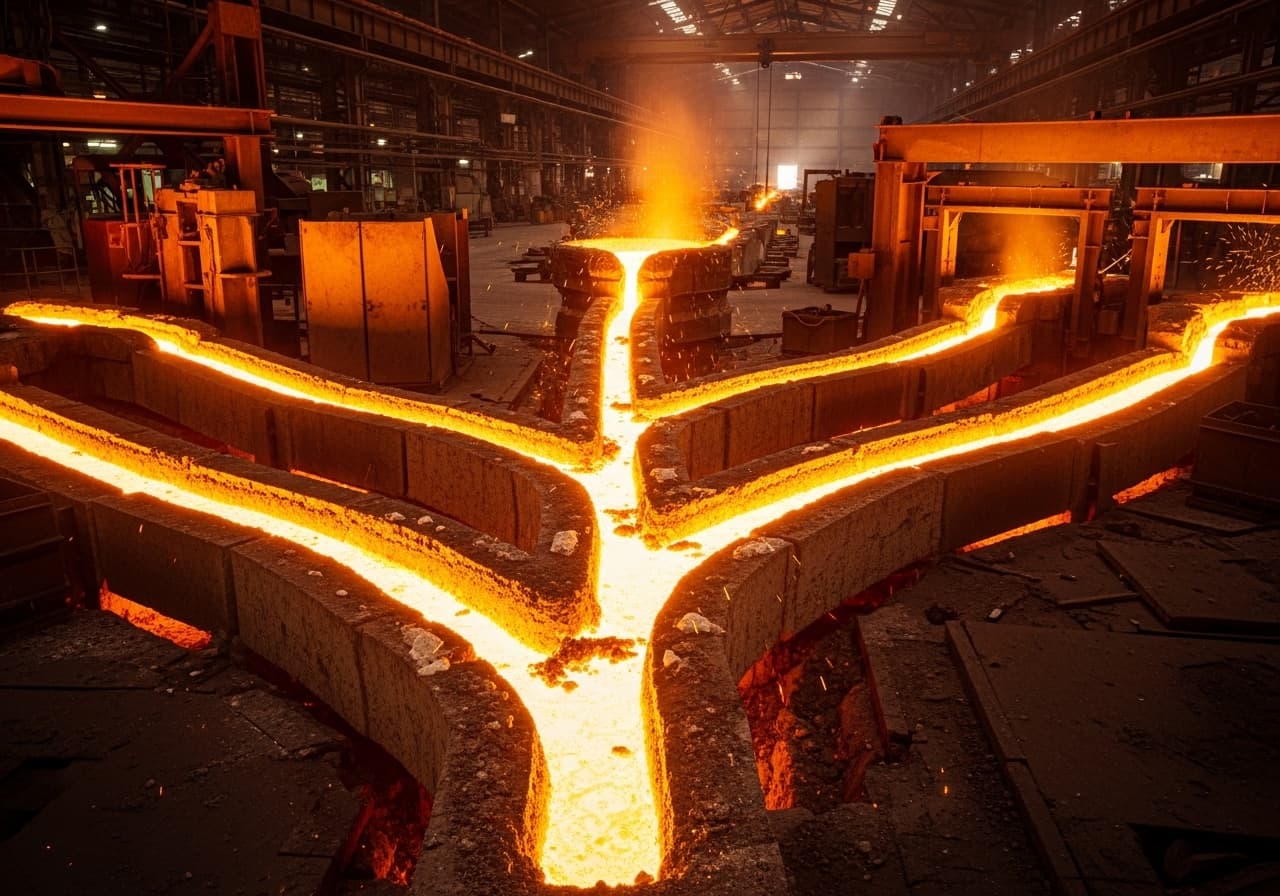

Verteilerrinnen sind unverzichtbare Elemente in Gieß- und Hüttenanlagen, die den kontrollierten Transport von flüssigem Metall vom Ofen zur Weiterverarbeitung sicherstellen. Die feuerfeste Auskleidung dieser Rinnen muss extremen Temperaturen, chemischer Korrosion und mechanischer Erosion dauerhaft standhalten. SBS Industrial Solutions ist Ihr erfahrener Partner für die Zustellung, Reparatur und Wartung von Verteilerrinnen in der Stahl- und NE-Metallindustrie.
Die Herausforderungen beim Feuerfestbau für Verteilerrinnen sind vielfältig: Je nach transportiertem Metall — ob Roheisen aus dem Hochofen, Flüssigstahl oder Aluminium — müssen Materialien und Konstruktionsweise exakt auf die chemischen und thermischen Belastungen abgestimmt werden. Unsere Spezialisten beherrschen alle gängigen Rinnenbauarten, von der monolithischen Gießmasse über Stampfauskleidungen bis hin zu vorgefertigten Prefab-Rinnenelementen für einen schnellen Austausch.
Wirtschaftlich betrachtet sind Verteilerrinnen ein neuralgischer Punkt im Produktionsprozess: Ein Rinnenversagen kann zu unkontrolliertem Metallaustritt führen und den gesamten Produktionsfluss zum Stillstand bringen. SBS Industrial Solutions setzt deshalb auf präventive Wartungskonzepte, regelmäßige Verschleißkontrollen und den Einsatz bewährter Feuerfestmaterialien, um maximale Betriebssicherheit und minimale Stillstandszeiten zu gewährleisten.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Der kontinuierliche Fluss von flüssigem Metall erzeugt starke mechanische Erosion an der Rinnenauskleidung — insbesondere an Umlenkungen, Übergängen und Gefällestrecken, wo die Strömungsgeschwindigkeit erhöht ist.
Aggressive Schlacken und flüssiges Metall können in Poren und Risse der Auskleidung eindringen. Diese Infiltration schwächt die Feuerfeststruktur und kann bei Abkühlung zu Abplatzungen führen.
Verteilerrinnen sind starken Temperaturwechseln ausgesetzt — vom Vorheizen über den Vollbetrieb bis zur Abkühlung bei Stillständen. Diese Zyklen verursachen Rissbildung und beschleunigen den Verschleiß.
Rinnen mit Abzweigungen, Übergängen und Schlackenwehren erfordern eine maßgenaue Zustellung. Ungleichmäßige Auskleidung kann zu lokalen Schwachstellen und vorzeitigem Versagen führen.
Verteilerrinnen sind oft in beengten Bereichen installiert und schwer zugänglich. Reparaturen müssen häufig unter Zeitdruck und in ungünstiger Arbeitshaltung durchgeführt werden.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Hauptauskleidung der Rinne für den Kontakt mit Flüssigmetall
Vorgefertigte Rinnenelemente und Reparaturarbeiten
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Kontrolle der Rinnenauskleidung auf Erosion, Rissbildung und Metallinfiltration.
Festlegung des Reparaturumfangs und Auswahl der geeigneten Rinnenmasse.
Ausbruch und Neuauftrag der Rinnenmasse oder Austausch vorgefertigter Rinnenelemente.
Sicherung gegen unkontrollierten Metallaustritt, Absperrung des Rinnenbereichs während der Arbeiten.
Die systematische Befundung umfasst die visuelle Inspektion der gesamten Rinnenauskleidung, die Messung der Restverschleißdicke an definierten Messpunkten und die Prüfung auf Metallinfiltration. Besonderes Augenmerk liegt auf Übergängen, Umlenkungen und Schlackenwehren, die erfahrungsgemäß den höchsten Verschleiß aufweisen. Der Befund wird fotografisch und schriftlich dokumentiert.
Auf Basis des Befunds wird entschieden, ob eine lokale Reparatur ausreicht oder eine Kompletterneuerung erforderlich ist. Bei der Materialauswahl berücksichtigen wir das transportierte Metall, die Schlackenzusammensetzung und die gewünschte Standzeit. Vorgefertigte Prefab-Rinnenelemente werden bei Bedarf termingerecht bereitgestellt, um die Stillstandszeit zu minimieren.
Bei einer Kompletterneuerung wird die verbrauchte Auskleidung maschinell oder manuell ausgebrochen. Anschließend wird die neue Rinnenmasse eingebracht — je nach System als Gieß-, Stampf- oder Vibrationsmasse. Alternativ werden vorgefertigte Prefab-Rinnenelemente eingesetzt, die einen deutlich schnelleren Austausch ermöglichen. Nach der Zustellung erfolgt ein kontrolliertes Trocknungs- und Vorheizprogramm.
Während aller Arbeiten an Verteilerrinnen wird der Arbeitsbereich abgesperrt und gesichert. Vor dem Ausbruch wird die vollständige Abkühlung der Rinne verifiziert. Bei der Neuzustellung wird die Sicherheitsschicht auf Unversehrtheit geprüft. Alle Übergänge und Anschlüsse werden vor der Inbetriebnahme auf Dichtheit kontrolliert. Notfallpläne für unkontrollierten Metallaustritt liegen bereit.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Verteilerrinnen
Alles Wichtige zum Verteilerrinnen
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
