Feuerfeste Zustellung und Reparatur von Stahlgießpfannen für die Sekundärmetallurgie und den Stahltransport.

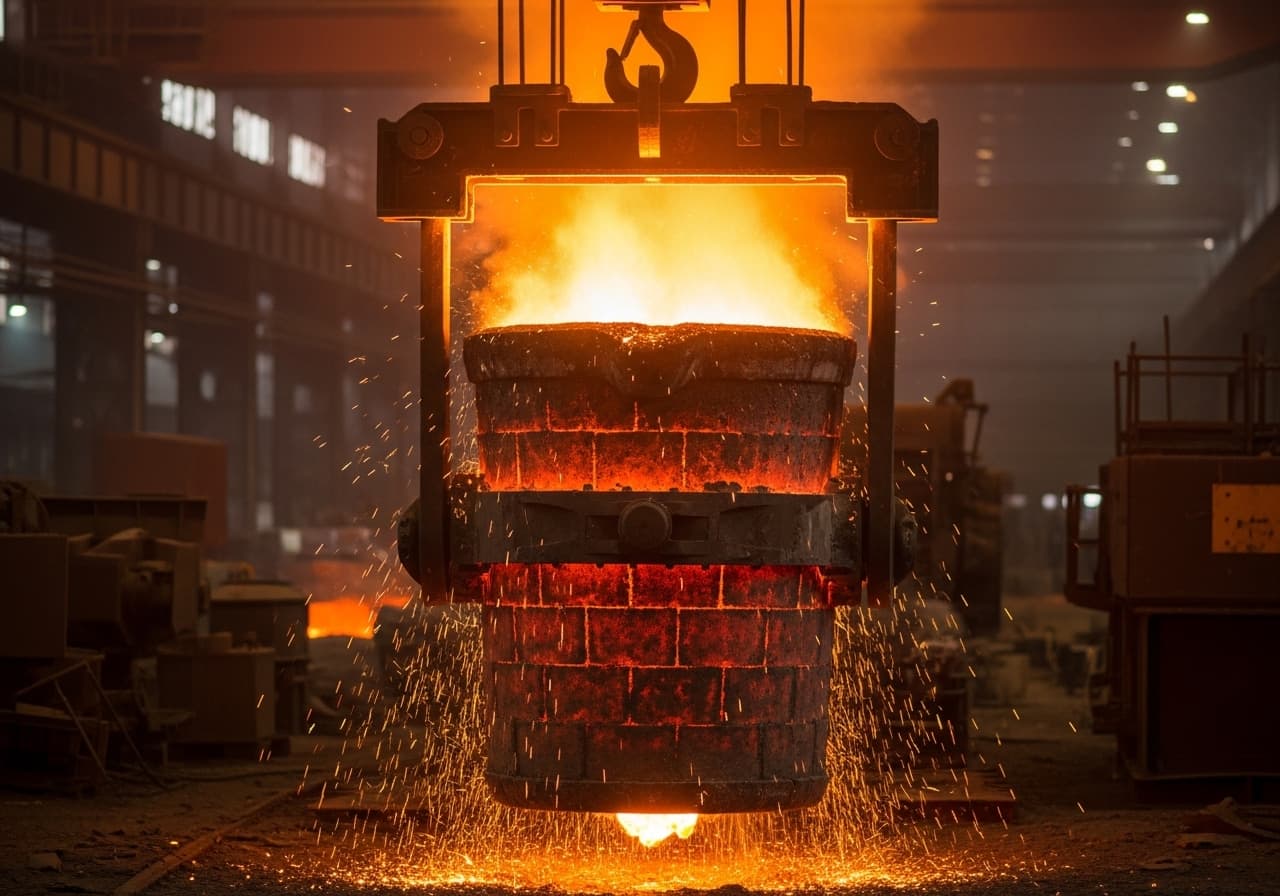

Die Stahlpfanne ist das zentrale Transportgefäß in jedem Stahlwerk und bildet das unverzichtbare Bindeglied zwischen Konverter, Sekundärmetallurgie und Stranggießanlage. Ihre feuerfeste Auskleidung muss Temperaturen von über 1.650 °C, aggressive FeO-haltige Schlacken und die mechanischen Belastungen durch Kippvorgänge und Kranfahrten zuverlässig beherrschen. SBS Industrial Solutions ist seit Jahrzehnten auf den Feuerfestbau für Stahlgießpfannen spezialisiert und betreut Stahlwerke in ganz Deutschland — von der Neuzustellung über Teilreparaturen bis zur strategischen Verschleißoptimierung.
Die Beanspruchung der Feuerfestauskleidung in Stahlpfannen gehört zu den härtesten im gesamten Feuerfestbau. Bei jeder Schmelze wird die Pfanne mit flüssigem Stahl gefüllt, in der Sekundärmetallurgie behandelt — Legierungseinstellung, Spülen, Vakuumbehandlung — und anschließend an der Stranggießanlage entleert. Der ständige Kontakt mit hochreaktiven Stahlschlacken, insbesondere an der Schlackenlinie, führt zu intensivem chemischem Verschleiß. Magnesia-Kohlenstoff-Steine (MgO-C) sind das bewährte Zustellungsmaterial für diese Extrembedingungen und ermöglichen Pfannenreisen von 80 bis 150 Schmelzen.
Ein wirtschaftlich optimiertes Pfannenkonzept berücksichtigt die unterschiedlichen Verschleißzonen: Schlackenlinie, Wandbereich, Bodenbereich und funktionale Bauteile wie Schieberverschluss und Spülstein. Jede Zone erfordert ein spezifisches Materialsystem, das auf die lokale Beanspruchung abgestimmt ist. SBS analysiert Ihr Verschleißprofil, empfiehlt zonenoptimierte Materialkonzepte und setzt diese mit erfahrenen Montageteams termingerecht um.
Nach jeder Zustellung erstellen wir eine vollständige Dokumentation mit Materialzertifikaten, Einbauprotokollen und Vermessungsberichten. Über unsere 24/7-Notfall-Hotline sind wir bei Durchbruchgefahr oder ungeplantem Verschleiß jederzeit erreichbar — für schnelle Hilfe, wenn es auf jede Stunde ankommt.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Die Schlackenlinie ist die höchstbeanspruchte Zone der Stahlpfanne. FeO- und MnO-haltige Stahlschlacken reagieren aggressiv mit der feuerfesten Auskleidung und führen zu beschleunigter Korrosion. Die Standzeit der Schlackenlinie bestimmt in der Regel die gesamte Pfannenreise.
Stahlpfannen durchlaufen extreme Temperaturzyklen zwischen heißer Füllung bei über 1.600 °C und der Abkühlung während der Leerfahrt. Diese zyklischen Thermoschocks erzeugen Spannungsrisse in der Auskleidung und führen zu progressivem Materialversagen.
Schieberverschluss, Spülstein und Ausguss sind hochpräzise Funktionsbauteile, die bei jeder Schmelze beansprucht werden. Ein Versagen dieser Komponenten kann zu unkontrolliertem Stahlaustritt führen und erfordert sofortige Reparatur.
Das Kippen der Pfanne beim Abstich und die Kranfahrten zwischen Konverter, Pfannenofen und Stranggießanlage erzeugen dynamische Belastungen. Diese mechanischen Kräfte wirken auf die gesamte Auskleidung und können Steinverschiebungen und Fugenöffnungen verursachen.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Schlackenlinie und Wandbereich
Bodenbereich und Sicherheitsschicht
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Visuelle Inspektion und Vermessung der Reststeindicke nach jeder Pfannenreise.
Festlegung des Reparaturumfangs und Materialauswahl nach Verschleißbild.
Ausbruch verschlissener Bereiche, Neuzustellung mit Magnesia-Kohlenstoff-Steinen und Einbau funktionaler Bauteile.
Absicherung beim Arbeiten an heißen Pfannen, Kranverkehr und Schmelzkontakt vermeiden.
Nach Beendigung der Pfannenreise führen unsere Feuerfest-Spezialisten eine umfassende Zustandsanalyse durch. Die Reststeindicke wird mittels Laservermessung oder manueller Messung in allen kritischen Zonen — Schlackenlinie, Wandbereich, Boden und Funktionsbauteile — erfasst. Zusätzlich werden Rissbildungen, Infiltrationszonen und Schlackenanhaftungen dokumentiert. Auf Basis dieser Daten erstellen wir einen detaillierten Befundbericht mit klarer Handlungsempfehlung: Teilreparatur, Schlackenlinien-Erneuerung oder komplette Neuzustellung.
In der Planungsphase legen wir das zonenoptimierte Materialkonzept fest — MgO-C-Qualitäten für die Schlackenlinie, Hochtonerde-Steine für den Bodenbereich und die passenden Funktionsbauteile für Schieberverschluss und Spülstein. Der Stillstandszeitraum wird eng mit Ihrer Stahlwerksplanung koordiniert, um die Pfannenverfügbarkeit zu maximieren. Alle Materialien werden vorab spezifiziert, auf Lager geprüft und termingerecht angeliefert. Bei Großreparaturen stimmen wir den Personaleinsatz so ab, dass Schichtarbeit für eine schnellstmögliche Durchführung gewährleistet ist.
Die Ausführung beginnt mit dem kontrollierten Abkühlen der Pfanne und dem maschinellen Ausbruch der verschlissenen Zustellung. Nach gründlicher Reinigung des Stahlmantels und Inspektion auf Verformungen erfolgt der schichtweise Neuaufbau: Sicherheitsschicht, Arbeitsschicht im Bodenbereich, Wandausmauerung mit MgO-C-Steinen und Einbau der Schlackenlinien-Steine in erhöhter Qualität. Abschließend werden Schieberverschluss und Spülstein montiert und die gesamte Zustellung vermessen und dokumentiert.
Alle Arbeiten an Stahlpfannen werden unter strikter Einhaltung der SCC-Sicherheitsvorschriften durchgeführt. Vor Arbeitsbeginn erfolgt eine standortspezifische Gefährdungsbeurteilung mit besonderem Augenmerk auf Kranverkehr, Restwärme und benachbarte Schmelzbetriebe. Die Pfanne wird gegen unbeabsichtigtes Kippen gesichert, und der Arbeitsbereich wird abgesperrt. Persönliche Schutzausrüstung inklusive Hitzeschutzkleidung, Gesichtsschutz und Sicherheitsschuhe mit Hitzeschutz sind obligatorisch.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Stahlpfanne
Alles Wichtige zum Stahlpfanne
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
