Feuerfeste Auskleidung und Reparatur von Schmelzöfen in der Gießerei für das Aufschmelzen von Eisen- und Nichteisenmetallen.
Die Ofenwand ist im Induktionsschmelzofen die am stärksten beanspruchte Baugruppe. Im Spulenbereich steht sie in direktem Kontakt mit der Schmelze und wird durch elektromagnetische Badbewegung erosiv beansprucht. Die Wandstärke beträgt je nach Ofengröße 80–200 mm und wird als monolithische Stampfmasse eingebracht. Eine gleichmäßige Verdichtung und korrekte Sinterung sind entscheidend für die Standzeit.
Der Ofenboden trägt die gesamte Schmelzlast und wird beim Chargieren mechanisch stark beansprucht. Er wird aus der gleichen Stampfmasse wie die Ofenwand aufgebaut, jedoch mit besonderer Sorgfalt verdichtet. Unter dem Verschleißfutter liegt eine Sicherheitsschicht, die bei Verschleiß des Hauptfutters als letzte Barriere vor einem Durchbruch dient.
Der Ausguss (Schnauze) leitet die flüssige Schmelze in die Gießpfanne. Er ist thermischer Wechselbelastung beim Abstichvorgang und mechanischem Verschleiß durch die Schmelzeströmung ausgesetzt. Ausgüsse werden als Formteile aus Spezialmassen vorgefertigt und können bei Verschleiß separat ausgetauscht werden, ohne die gesamte Ofenzustellung zu erneuern.
Der Ofendeckel schließt den Schmelzofen nach oben ab und reduziert Energieverluste durch Abstrahlung. Er wird mit feuerfesten Steinen oder Gießmassen ausgekleidet und ist primär thermisch belastet. Bei Induktionsöfen mit Kippvorrichtung muss der Deckel regelmäßig auf Rissbildung und Abplatzungen geprüft werden.
Die Abstichrinne führt die Schmelze vom Ofen zur Gießpfanne oder direkt zur Formanlage. Sie muss hohen Temperaturen, Thermoschock und der erosiven Wirkung der fließenden Schmelze standhalten. SBS fertigt Abstichrinnen aus vorgefertigten Feuerfest-Elementen, die einen schnellen Wechsel ermöglichen und so die Stillstandszeiten minimieren.

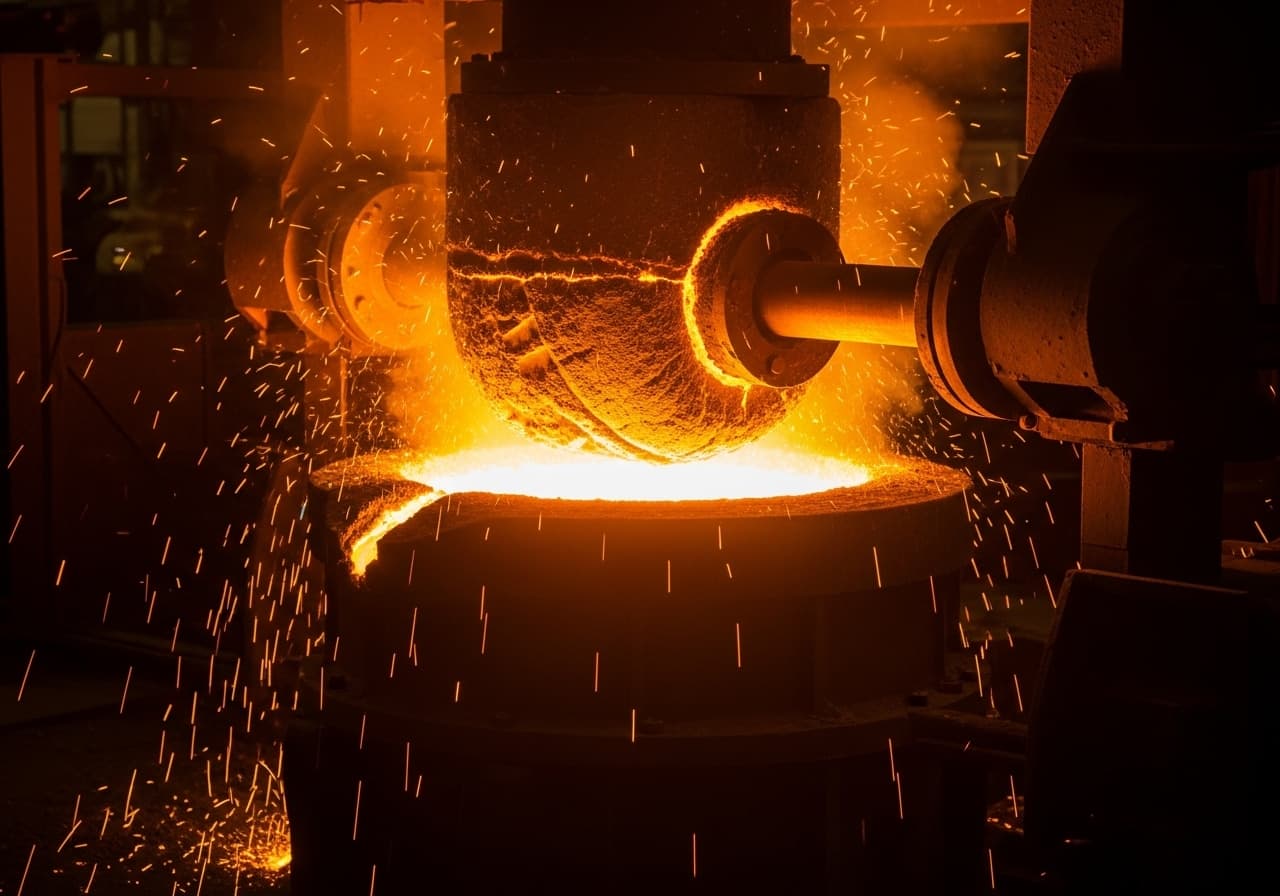

Der Gießerei-Schmelzofen ist das zentrale Aggregat in jeder Eisen- und Nichteisenmetallgießerei. Ob mittelfrequenter Induktionsschmelzofen, Tiegelschmelzofen oder Lichtbogenofen — die feuerfeste Auskleidung entscheidet über Standzeit, Schmelzqualität und Wirtschaftlichkeit des gesamten Gießereibetriebs. SBS Industrial Solutions ist seit Jahrzehnten auf den Feuerfestbau für Gießerei-Schmelzöfen spezialisiert und betreut Kunden in ganz Deutschland. Unsere erfahrenen Feuerfestbauer kennen die spezifischen Anforderungen beim Schmelzen von Grauguss, Sphäroguss, Stahlguss und Nichteisenmetallen aus täglicher Praxis und garantieren termingerechte Ausführung.
Die Beanspruchung der Feuerfestauskleidung in Gießerei-Schmelzöfen zählt zu den intensivsten im gesamten Feuerfestbau. Temperaturen von bis zu 1.600 °C, permanenter Kontakt mit flüssigem Metall und aggressive Schlacken beanspruchen die Ofenauskleidung bei jeder Schmelze aufs Neue. Im Induktionsschmelzofen wirken zusätzlich elektromagnetische Kräfte, die die Schmelze in Bewegung halten und die Auskleidung erosiv beanspruchen. SBS setzt auf erprobte Materialkonzepte aus Hochtonerde-Stampfmassen, Quarzit-Massen und Magnesia-Steinen, die diesen multiplen Belastungen dauerhaft standhalten und die geforderte Schmelzenanzahl zuverlässig erreichen.
Ein wirtschaftlich optimiertes Feuerfestkonzept berücksichtigt nicht nur die Materialkosten, sondern vor allem die Gesamtbetriebskosten: Standzeit pro Zustellung, Energieverbrauch, Schmelzqualität und Stillstandszeiten. SBS analysiert Ihre Betriebsbedingungen ganzheitlich und empfiehlt Materialien und Zustellungskonzepte, die auf maximale Wirtschaftlichkeit ausgelegt sind. Nach Abschluss jeder Neuzustellung erstellen wir eine lückenlose Dokumentation inklusive Materialzertifikaten und Sinterkurve. Über unsere Notfall-Hotline sind wir auch nach Projektabschluss jederzeit erreichbar — für schnelle Hilfe bei unerwartetem Verschleiß oder Durchbruchgefahr.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Metallurgische Schlacken reagieren aggressiv mit der feuerfesten Auskleidung und führen zu beschleunigtem chemischem Verschleiß. Insbesondere basische Schlacken bei der Stahlgussherstellung greifen saure Zustellungen stark an. Die richtige Abstimmung zwischen Schlackenchemie und Zustellungsmaterial ist entscheidend für die Standzeit. SBS wählt Materialien, deren chemischer Charakter (sauer, neutral oder basisch) auf das jeweilige Schmelzgut und die Schlackenführung abgestimmt ist.
Im Induktionsschmelzofen erzeugt das elektromagnetische Feld eine intensive Badbewegung, die die Auskleidung mechanisch-erosiv beansprucht. Besonders im Spulenbereich und an der Übergangszone zwischen Schmelzbad und freier Ofenwand treten hohe Verschleißraten auf. Hochdichte Stampfmassen mit optimierter Korngröße und Sinterverhalten reduzieren diesen Erosionsmechanismus wirkungsvoll.
Im Gießereibetrieb wird der Schmelzofen zyklisch beladen, geschmolzen und abgestochen. Diese Temperaturwechsel von mehreren hundert Grad erzeugen Thermoschock-Spannungen in der Auskleidung, die zu Mikrorissen und fortschreitendem Materialversagen führen. Materialien mit hoher Thermoschockbeständigkeit und ein kontrolliertes Sintern der Neuzustellung sind entscheidend für eine lange Standzeit.
Die Beschickung des Schmelzofens mit Masseln, Schrott und Rücklaufmaterial belastet den Ofenboden und die Wandbereiche mechanisch stark. Stoßartige Belastungen durch das Einsetzen schwerer Chargiergüter können lokale Ausbrüche und Risse verursachen. Eine ausreichende Verschleißschichtdicke und hochfeste Materialien schützen die Auskleidung vor vorzeitigem Versagen.
Flüssiges Metall kann in Risse und Poren der Feuerfestauskleidung eindringen und beim Erstarren die Auskleidung mechanisch schädigen. Im Induktionsofen besteht bei fortgeschrittener Infiltration die Gefahr eines Spulendurchbruchs mit schwerwiegenden Folgen. Regelmäßige Restmauerdicken-Messungen und eine frühzeitige Neuzustellung verhindern dieses Risiko zuverlässig.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Ofenwand und Ofenboden im Induktionsschmelzofen
Ausmauerung des Ofenmantels und Deckelbereich
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Visuelle Inspektion und Messung der Restverschleißdicke der Feuerfestauskleidung.
Erstellen eines Zustellungsplans mit Materialauswahl und Terminplanung abgestimmt auf die Produktionspause.
Abbruch der Altzustellung, Einbau der neuen Feuerfestauskleidung und kontrolliertes Aufheizen.
Einhaltung aller Sicherheitsvorschriften bei Arbeiten in heißen Bereichen, Absicherung gegen Metallspritzer.
Unsere Feuerfest-Spezialisten führen eine umfassende Zustandsanalyse der Schmelzofenauskleidung durch. Dazu gehören die visuelle Inspektion auf Risse, Abplatzungen und Infiltrationszonen, die Messung der Restmauerdicke mittels Ultraschall sowie eine Bewertung des Verschleißprofils über den gesamten Ofenquerschnitt. Bei Induktionsöfen wird zusätzlich die Erdschlussüberwachung ausgewertet, um verdeckte Infiltrationen zu erkennen. Auf Basis dieser Daten erstellen wir einen detaillierten Befundbericht mit Handlungsempfehlung — Teilreparatur oder Neuzustellung.
In der Planungsphase legen wir das Materialkonzept fest, das auf Ihr Schmelzgut, die Schlackenchemie und die gewünschte Zielstandzeit abgestimmt ist. Wir stimmen den Stillstandszeitraum eng mit Ihrer Gießereiplanung ab und erstellen einen detaillierten Bauzeitenplan inklusive Personalplanung und Materiallogistik. Die Abstimmung mit Ihrem Produktionsteam stellt sicher, dass ausreichend Schmelzvorrat für die Stillstandszeit bereitsteht. Alle Materialien werden vorab spezifiziert und auf Verfügbarkeit geprüft.
Die Ausführung beginnt mit dem kontrollierten Abkühlen des Ofens und dem maschinellen Ausbruch der alten Stampfmasse oder Ausmauerung. Nach gründlicher Reinigung und Inspektion der Induktionsspule bzw. des Ofenmantels auf Beschädigungen erfolgt der Neuaufbau: Einbringen der Bodenstampfmasse, schichtweises Stampfen der Wandauskleidung um einen Stahlkern und Einbau der Ausguss-Formteile. Abschließend wird der Stahlkern ausgeschmolzen und die Zustellung nach einer definierten Sinterkurve eingebrannt — ein kritischer Schritt, der die Standzeit maßgeblich beeinflusst.
Alle Arbeiten werden unter strikter Einhaltung der Sicherheitsvorschriften durchgeführt. Vor Arbeitsbeginn erstellen wir eine Gefährdungsbeurteilung und unterweisen alle Mitarbeiter in den standortspezifischen Sicherheitsregeln. Beim Ausbruch der Altzustellung wird besonderes Augenmerk auf Staubschutz und die Absicherung gegen herabfallende Materialien gelegt. Bei Arbeiten am Induktionsofen werden die Spulenkreise freigeschaltet und gegen Wiedereinschalten gesichert. Persönliche Schutzausrüstung und Hitzeschutzkleidung sind selbstverständlich.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Schmelzofen
Alles Wichtige zum Schmelzofen
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
