Feuerfeste Auskleidung von Drehherdöfen für die Wärmebehandlung von Schmiedeteilen.

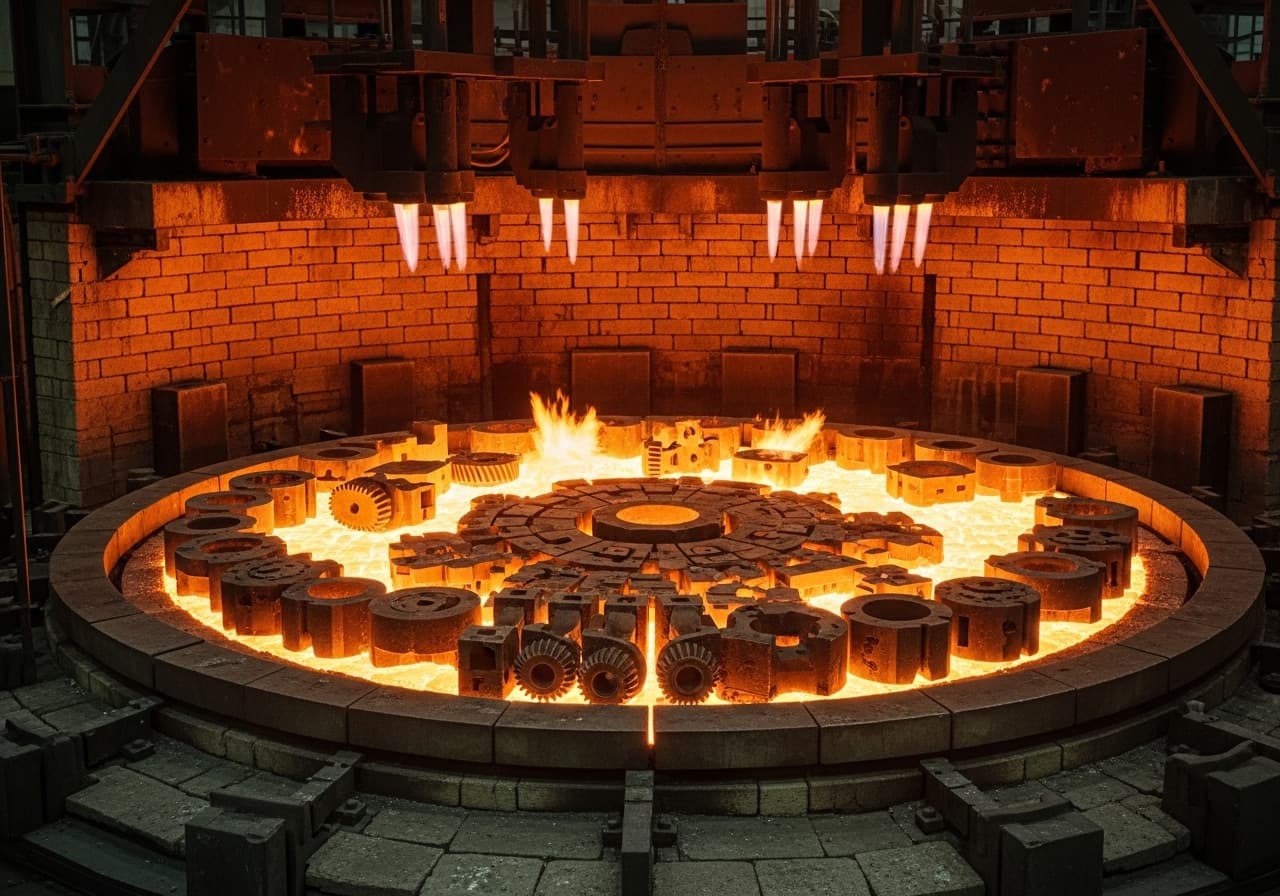

Der Drehherdofen ist ein vielseitiges Wärmebehandlungsaggregat, das in der Schmiedeindustrie und in Wärmebehandlungsbetrieben für die gleichmäßige Erwärmung von Schmiedeteilen, Ronden, Ringen und anderen Werkstücken eingesetzt wird. SBS Industrial Solutions ist Ihr erfahrener Partner für den Feuerfestbau an Drehherdöfen aller Baugrößen. Unsere Spezialisten kennen die besonderen Anforderungen dieses Ofentyps — vom rotierenden Herdboden bis zur feststehenden Ofenhaube — und liefern maßgeschneiderte Feuerfestlösungen, die Standzeit und Energieeffizienz maximieren.
Die besondere Konstruktion des Drehherdofens — ein rotierender Herd unter einer feststehenden Haube — stellt den Feuerfestbau vor spezifische Herausforderungen. Der Drehherdboden ist permanenter mechanischer Belastung durch das aufgesetzte Wärmgut und thermischen Wechselbelastungen beim Be- und Entladen ausgesetzt. Die Dichtung zwischen rotierendem Herd und feststehender Haube ist ein kritisches Bauteil, das bei dauerhafter Relativbewegung thermisch und mechanisch höchst beansprucht wird. SBS setzt auf bewährte Materialkonzepte und Dichtungssysteme, die diesen Anforderungen zuverlässig standhalten.
Drehherdöfen zeichnen sich durch ihre Flexibilität bei Taktzeiten und Werkstückgeometrien aus — diese Vorteile können jedoch nur bei einer intakten Feuerfestauskleidung voll ausgeschöpft werden. Eine verschlissene Herdplatte führt zu ungleichmäßiger Erwärmung und Qualitätseinbußen, beschädigte Haubenisolierung verursacht erhöhten Energieverbrauch. SBS bietet getrennte Reparaturstrategien für Herd und Haube an, sodass Instandsetzungen gezielt und wirtschaftlich durchgeführt werden können. Alle Arbeiten erfolgen nach ISO 9001 mit lückenloser Dokumentation.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Das Aufsetzen und Abnehmen schwerer Werkstücke belastet den Herdboden mechanisch stark. Stoßartige Belastungen und Abrieb durch raue Werkstückoberflächen führen zu lokalem Materialverlust und Unebenheiten, die die Aufheizqualität beeinträchtigen.
Die Dichtung an der Schnittstelle zwischen rotierendem Herd und feststehender Haube unterliegt permanenter Relativbewegung und thermischer Ausdehnung. Verschleiß führt zu Falschlufteinzug und Energieverlusten, weshalb eine Prüfung alle 6–12 Monate empfohlen wird.
Das Öffnen der Be- und Entladeöffnungen verursacht lokale Temperaturabfälle von mehreren hundert Grad. Diese zyklischen Thermoschocks beanspruchen die Auskleidung im Bereich der Öffnungen besonders stark und können zu Rissbildung führen.
Beim Erwärmen metallischer Werkstücke bildet sich Zunder, der sich auf dem Herdboden ablagert und die Feuerfestmasse chemisch angreift. Regelmäßiges Entfernen der Zunderschicht ist notwendig, um die Herdplattenoberfläche und die Aufheizqualität zu erhalten.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Drehherdboden
Haubenauskleidung
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Inspektion von Herdplatte und Haubenauskleidung
Getrennte Reparaturstrategie für Herd und Haube
Erneuerung der Herdplatte, Reparatur der Haube
Sicherung des Drehmechanismus
Unsere Spezialisten führen eine umfassende Zustandsanalyse des Drehherdofens durch. Der Herdboden wird auf Unebenheiten, Risse, Abplatzungen und Zundereinlagerungen geprüft, die Haubenauskleidung auf Rissbildung und Ablösungen inspiziert. Besonderes Augenmerk liegt auf dem Zustand der Drehherddichtung, die auf Verschleiß und Luftdichtheit untersucht wird. Thermografische Aufnahmen der Ofenhaube decken Isolationsdefekte und Wärmebrücken auf. Alle Befunde werden dokumentiert und in einem Maßnahmenplan mit Priorisierung zusammengefasst.
In der Planungsphase entwickeln wir eine getrennte Reparaturstrategie für Herdboden und Haube, da diese Baugruppen unterschiedliche Materialsysteme und Einbautechniken erfordern. Die Materialauswahl wird auf die Betriebstemperatur, die Art des Wärmguts und die gewünschte Standzeit abgestimmt. Der Stillstandszeitraum wird eng mit Ihrer Produktionsplanung koordiniert, um Ausfallzeiten zu minimieren. Wir erstellen einen detaillierten Bauzeitenplan inklusive Materiallogistik und Personalplanung und prüfen die Verfügbarkeit aller benötigten Materialien vorab.
Die Ausführung beginnt mit dem kontrollierten Abkühlen des Ofens und dem Ausbruch der verschlissenen Feuerfestmaterialien. Am Herdboden wird die alte Stampfmasse maschinell entfernt, die Herdbodenkonstruktion inspiziert und die neue Hochtonerde-Stampfmasse schichtweise eingebracht und verdichtet. An der Haube werden beschädigte Keramikfasermodule ausgetauscht oder die gesamte Haubenauskleidung erneuert. Abschließend wird die Drehherddichtung instandgesetzt und der Ofen nach einer definierten Aufheizkurve kontrolliert in Betrieb genommen.
Alle Arbeiten am Drehherdofen werden unter strikter Einhaltung der Sicherheitsvorschriften durchgeführt. Vor Arbeitsbeginn wird der Drehmechanismus mechanisch und elektrisch gegen unbeabsichtigtes Anlaufen gesichert. Bei Arbeiten unter der Ofenhaube kommen geprüfte Gerüstsysteme mit Absturzsicherung zum Einsatz. Staubschutz und Atemschutz sind beim Ausbruch der Altmasse obligatorisch. Alle Mitarbeiter werden vor Einsatzbeginn in den standortspezifischen Sicherheitsregeln unterwiesen und eine Gefährdungsbeurteilung wird erstellt.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Drehherdofen
Alles Wichtige zum Drehherdofen
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
